現如今政府大力提倡環保和可再生能源，新能源汽車乘勢而起，推動汽車產業可持續發展。新能源汽車以電力作為動力源，驅動汽車行駛，所以汽車中的動力電池也決定了新能源汽車的行駛距離和行駛速度，直接影響汽車的性能表現。

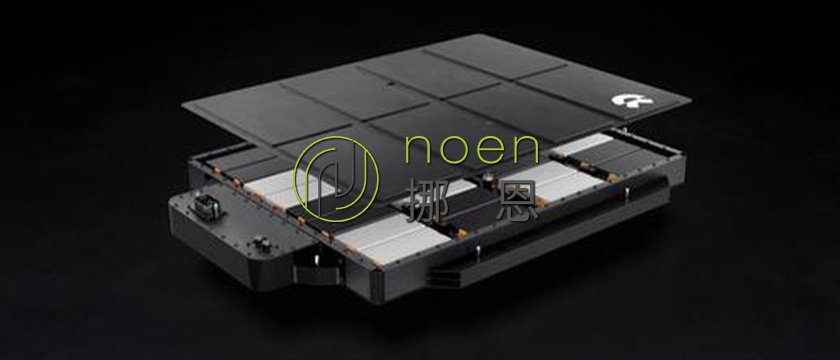

（圖示：電動汽車電池箱）

  動力電池箱體作為動力電池的載體，在動力電池安全工作和防護方麵起著關鍵作用。傳統電動汽車動力電池箱體大多采用金屬材料製造，隨著製造材料的發展，為了提高新能源汽車經濟性，實現動力電池輕量化，複合材料被逐漸應用到動力箱體設計中。

  蘇州熟女av网址複合材料專注碳纖維箱體領域，為國內外諸多廠商提供碳纖維醫療箱、碳纖維電池箱、碳纖維軍用運輸箱等箱體產品。本文邀請了熟女av网址複材的工作人員，以某品牌新能源汽車電池箱為研究對象，結合碳纖維複合材料設計的特點，為我們設計碳纖維動力電池箱體以滿足動力電池輕量化的需求。

  電池箱體作為電動汽車用動力電池的防護零件，對結構設計、重量等方麵的要求都很高，在電池模塊的重量和尺寸確定後，設計電池箱體時考慮的因素比較多。

  首先電池箱體是電池模塊的承載件，電池模塊需要通過它連接到車身上。其次，動力電池一般安裝在車體下部，考慮到電池模塊的工作環境，電池箱體需要具有對模塊的防護功能，需要考慮模塊的防水防塵以及道路環境對電池箱體的腐蝕，電池箱體還需要考慮承受車輛運行過程中的振動和衝擊等。

  根據熟女av网址複材此前的試驗數據顯示，此前熟女av网址複材定製的碳纖維複合材料箱體結構順利通過防水測試（MIL-STD-810F-512.4聯邦測試標準浸水測試）、IP防護等級測試（ASTM IP65）、落錘衝擊測試（ATA300）以及振動/雨淋測試（ASTMB4169，DC-18）等測試，在防水防震、耐腐蝕耐鹽霧、抗強衝擊等方麵具備明顯優勢。

  根據電池模塊的形狀和布置方式，結合動力電池在車身上的位置，本著盡量利用空間的原則，此電池箱體的外包絡設計為接近方形的箱體結構。電池箱主體結構層由碳纖維布鋪附而成，並且輔以樹脂，在連接處使用了金屬接頭，金屬接頭和主體結構層之間用結構膠連接。電池模塊組和箱體之間采用金屬緊固件進行連接。

  為了增加零件的強度和模態，在一些大麵積的結構麵上，加強筋是提高結構穩定性的典型形式，而帽形筋條相對來說承載效率高、重量低，本電池箱體采用了類似帽形筋條凸筋和凹筋對結構進行了加強。鑒於連續纖維複合材料的特性，碳纖維加強結構凸筋和凹筋處做等厚設計。

  在鋪層設計方麵，電池箱體的碳纖維編織布采用了T300-3K和T300-12K，兩種織布混合的方式，共10層碳纖維平紋織布加樹脂的設計。鋪層時主要考慮了以下注意事項:鋪層角的均衡性、同一鋪層方向的數量要求、鋪層的對稱性、鋪層層間角度的偏差、限製最大連續鋪層數。電池箱體零件采用了10層平紋織布交叉平鋪的方式，鋪層方式為[0 /45 /0 /45 /0 /0 /45 /0 /45 /0]。

  在連接設計方麵，電池模塊需要通過電池箱體連接在車體上，電池箱體在連接處采用了金屬緊固件進行連接，這些緊固件部分采用埋入方式，通過控製埋入的深度使連接處能夠承受較高的拉伸強度；部分緊固件和碳纖維本體之間采用結構膠粘結在一起。

  可利用有限元仿真分析軟件對以上設計進行驗證，分析結果表示該碳纖維複合材料電池箱在結構模態、機械衝擊和結構疲勞方麵完全滿足要求，並且輕量化效果明顯。

  結合碳纖維複合材料電池箱可達十年以上的使用年限，相較傳統材料車用電池箱，碳纖維複合材料電池箱在輕量化、耐用性以及使用年限等方麵都擁有明顯優勢，而本次介紹的針對碳纖維電池箱的設計思路也值得借鑒。
